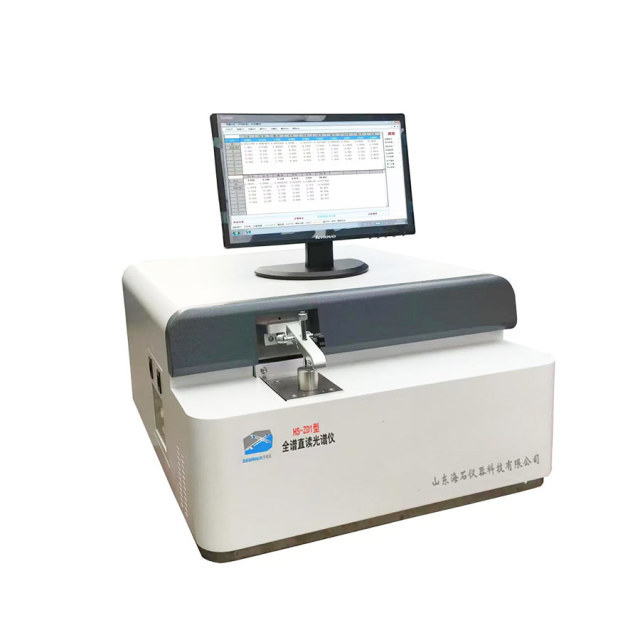

HS-ZD1

全谱直读光谱仪

简要介绍



全谱直读光谱仪采用国际标准的设计和制造工艺技术，采用全数字化技术，替代笨重的光电倍增管(PMT)模拟技术，与国际光谱仪技术同步，采用数字化激发光源、国际水平的检测器、高速数据读出系统，使仪器具有高性能、低检出限、长期的稳定性和重复性。
光谱仪适用于金属制造业、加工业及金属冶炼业的质量监控、材料牌号识别、材料研究和开发的首选设备之一。



性能特点



●  检测基体：铁基、铜基、铝基、镍基、钴基、镁基、钛基、锌基、铅基等
●  检测时间：试样品类型而定，-般25s左右
●  光学系统：帕型-龙格罗兰圆全谱光学系统
●  波长范围：130-800nm
●  焦距：400mm
●  探测器： 国际水平的检测器模块、高性能线阵CCD
●  电  极：钨材喷射电极
●  分析间隙：样品台分析间隙: 3.5mm
●  工作温度： (10-35)°C
●  存储温度： (0-45)°C
●  工作湿度：20%-80%
●  氩气纯度要求： 99.999%
●  氩气进口压力：0.5MPa
●  氩气流量：激发流量约3.5L/min
●  光源类型：全新可调节数字化光源，高能预燃技术(HEPS)
●  放电频率：100-1000 Hz
●  放电电流：最大380A
●  激发台孔径    ：13mm
●  真空系统：真空系统
●  工作电源：220V AC,50/60Hz,保护性接地的单相电源
●  仪器尺寸：860×660×360mm
●  仪器重量：80kg



技术特点



高性能光学系统
● 光学系统激发时产生的弧焰由透镜直接导入真空光学室，实现光路直通，有效的降低光路损耗
● 高性能光学系统设计及采用高精度的光学元件可精确测定非金属元素中C、P、S、N以及各种元素含量
● 测定结果精准，重现及长期稳定性极佳

分析速度快捷
● 分析速度快捷，为客户节约了宝贵的时间，20秒左右可测完所有通道的元素成分
● 针对不同的分析材料，通过设置预燃时间及测量时间，使仪器用最短时间达到最优的分析效果

防误系统
● 新型一体技术，突破传统阀门设计，杜绝光室污染

真空防返油技术
● 多级隔离的真空防返油技术，采用真空压紧、挡板阀保证真空泵不工作时间真空光室与真空完全隔离
● 中间增加了真空滤油装置，确保真空泵中油不进入真空室，保障CCD检测器及光学元件在可靠环境中工作

真空室一体化
● 独特的光室结构设计，使真空室容积更小，抽真空速度不到普通光谱仪的一半
● 真空室一体化设计及高精密的加工，使真空保持的更加持久

多基体分析
● 光路设计采用罗栏园结构，CCD上下交替排列，保证接收全部的谱线，不增加硬件设施，即可实现多基体分析
● 便于根据生产的需要增加基体及材料种类和分析元素
● 相比光电倍（PMT）光谱仪可大大减低使用成本及使用范围

喷射电极技术
● 采用国际先进的喷射电极技术，使用钨材料电极，在激发状态下，电极周围会形成氩气喷射气流，这样在激发过程中激发点周围不会与外界空气接触，提高激发精度
● 配上独特氩气气路设计，大大降低了氩气使用量，也降低客户使用成本

全数字化激发光源
● 全数字激发光源，采用国际先进的等离子激发光源，超稳定能量释放在氩气环境中激发样品
● 全数字激发脉冲，确保激发样品等离子体超高分辨率和高稳定率输出
● 满足各种不同材料的激发要求

高速数据采集
● 仪器采用高性能CCD器件，紫外镀膜技术及高性能FPGA、DSP及ARM处理器
● 成套设备的安装、调试与培训：卖方负责安装、调试与培训买方人员
● 具有超高速数据采集分析功能，并能自动实时监测控制光室温度、真空度、氩气压力、光源、激发室等模块的运行状态

自动光路校准
● 自动光路校准，光学系统自动进行谱线扫描，确保接收的正确性，免除繁琐的波峰扫描工作
● 仪器自动识别特定谱线与原存储线进行对比，确定漂移位置，找出分析线当前的像素位置进行测定

预制工作曲线
● 根据元素和材质对应的分析程序而稍有差异，激发和测试参数仪器出厂时已经调节好，根据分析程序可自动选择最优测试条件
● 长期以来工厂积累了大量的经验以及全面的国际标样库，仪器出厂时工厂预制工作曲线，使用户拿到仪器后可投入使用

软件多国语言
● 仪器操作软件完全兼容于Windows系统，同时可以根据客户需求配备各种语言版本
● 软件操作简单，即使没有任何光谱仪知识及操作经验的人员只需经过简单的知识培训即可上手使用





安装培训及售后服务



安装调试
● 客户必须按照全谱直读光谱仪的安装环境要求准备安装场地
● 客户自购的用于全谱直读光谱仪的配套设备必须提前到位
● 由本公司安排工程师到客户现场进行免费安装
● 在安装服务过程中， 因运输等非客户原因造成的设备器件损坏，本公司免费更换

培训
● 在安装现场，本公司的工程师将提供培训服务
● 培训分为两个阶段，阶段一是由公司的工程师提供讲解和演示，阶段二是客户的操作员独立进行仪器操作，本公司工程师进行指导
● 客户配备的操作员要求文化程度至少为高中毕业，具备基本的电脑操作知识
● 培训服务的时间不超过3天
● 客户可以委派操作员到本公司进行培训，相关费用由客户自行承担

售后服务(仪器整机保修)
● 仪器保修期是从客户验收之日起的12个月，或者仪器交货后13个月，以先到时间为准
● 仪器保修期内，因仪器本身的质量问题所引发的维修，本公司提供免费服务;因客户使用不当或者现场环境变化所引发的维修，本公司提供收费服务
● 仪器保修期外，仪器需要维修，本公司提供收费服务
● 从客户验收仪器之日起，客户需求发生变化，新需求不属于本技术协议所协定事项，则本公司提供收费服务
● 工作日上班时间内本公司工程师将在2个小时内响应客户，其余时段本公司工程师将在4个小时内响应客户,需要现场技术维修的通常在48小时内到达国内现场（不可抗拒因素除外）
